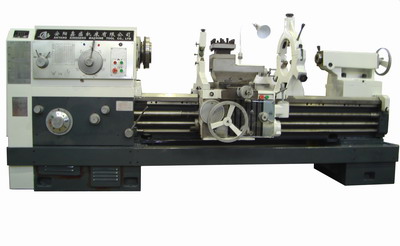

产品介绍：

卧式车床系列主要适用于车削内外圆柱面、圆锥面、及其它旋转零件，可加工各种公制、英制、模数和径节螺纹，并能拉削油沟和键槽。本系列车床主要有以下特点：
1.床身侧壁采用双筋板，内筋形状采用箱型组合结构，机床高于一般车床，精度稳定，能进行强力切削。
2.溜板设有快移结构，用单手柄形象化操纵。
3.床鞍导轨采用贴结“TSF”软带耐磨材料。
4.根据用户需要，小刀架可增加自动走刀，可用上刀架单独激动车削圆锥面，还可以用上刀架与纵向进给配合车削长圆锥面。

项目	单位	CW6163B CW6263B	CW6180B CW6280B	CW6194B CW6294B
床身上最大回转直径	mm	630	800	940
刀架上最大回转直径	mm	350	520	660
最大工件长度	mm	750/1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000	750/1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000	750/1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000
最大车削长度	mm	600/850/1350/1850/2850/3850/4850/5850/6850/7885/8850/9850	600/850/1350/1850/2850/3850/4850/5850/6850/7885/8850/9850	600/850/1350/1850/2850/3850/4850/5850/6850/7885/8850/9850
床鞍处最大回转直径	mm	830	1000	1140
床鞍有效宽度	mm	300	300	300
床身导轨宽度	mm	550	550	550
主轴端部代号		C11	C11	C11
主轴通孔直径	mm	100	100	100
主轴前端锥孔		1:20/120	1:20/120	1:20/120
主轴转速范围	r/min	7.5-1000	6-800	6-800
主轴转速级数		18	18	18
纵横向进给量种数范围	r/min	64;0.1-24.32	64;0.1-24.32	64;0.1-24.32
横纵向进给量比		1.0/2.0	1.0/2.0	1.0/2.0
丝杠螺距	mm	12	12	12
公制螺纹种数范围	mm	50;1-240	50;1-240	50;1-240
英制螺纹种数范围		26;14-1(牙/寸）	26;14-1(牙/寸）	26;14-1(牙/寸）
模数螺纹种数范围	mm	53；0.5-120	53；0.5-120	53；0.5-120
径节螺纹种数范围		24；28-1(牙/寸）	24；28-1(牙/寸）	24；28-1(牙/寸）
溜板快移速度	mm/min	4000	4000	4000
下刀架最大横向行程	mm	440	540	570
上刀架最大行程	mm	200（小刀架自动走刀130）	200	200
刀杆截面	mm	□32	□32	□32
尾座套筒直径	mm	100	100	100
尾座套筒行程	mm	250	250	250
尾座套筒锥孔		Morse 5	Morse 5	Morse 5
主电机功率	kw	11	11	11
机床质量	kg	3200/3400/3700/4200/4700/58006800/7800/8800/9800/10800/11800	3400/3600/3900/4400/4900/6000/7000/8000/9000/10000/11000/12000	3900/4100/4400/4900/5400/6500/7500/8500/9500/10500/11500/12500
机床长度	mm	2958/3275/3725/4225/5225/6275/7355/8355/9275/11275/12275	2958/3275/3725/4225/5225/6275/7355/8355/9275/11275/12275	2958/3275/3725/4225/5225/6275/7355/8355/9275/11275/12275
机床宽度	mm	1393	1473	1430
机床高度	mm	1537	1622	1690
